Ax principal
pentru mașini-unelte și centre de prelucrare

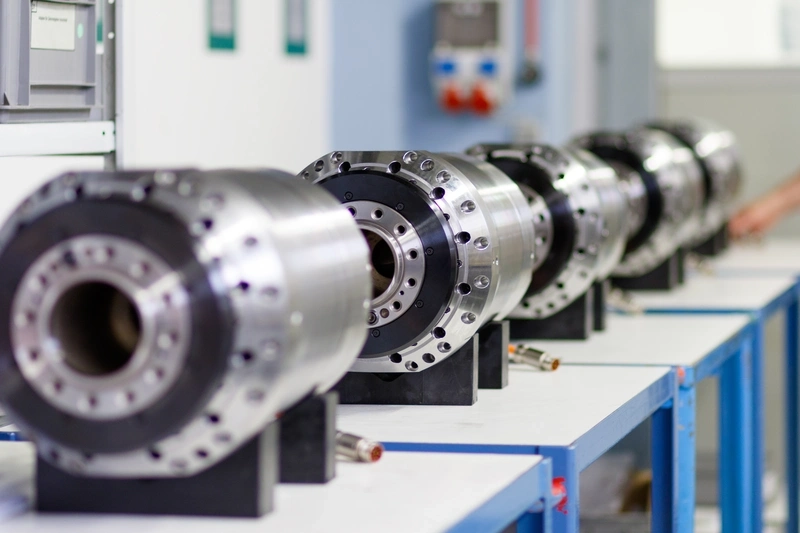

Un arbore principal asigură mișcări de rotație precise. În calitate de arbore de lucru central al unei mașini-unelte, acesta transmite mișcarea de rotație și puterea de acționare necesare procesului de prelucrare către sculă sau piesa de prelucrat. În funcție de cerințele mașinii și ale procesului, realizăm unitatea de arbore sub formă de arbore cu motor integrat, arbore cu acționare externă sau arbore cu transmisie.
Arborii noștri principali sunt adaptați la sarcina de prelucrare, la cerințele privind turația și cuplul, la interfață, precum și la configurația de montare. Pe lângă seriile standardizate, dezvoltăm arbori principali personalizați pentru aplicații de strunjire, frezare, rectificare și aplicații speciale.
Aveți încredere în experiența noastră și găsiți soluția potrivită de arbore pentru aplicația dumneavoastră - de la arborele de acționare până la arborele de strunjire-frezare, pornind de la axul sincron, pivoți pentru piese de prelucrat până la axului robotului.
Arborii noștri principali sunt adaptați la sarcina de prelucrare, la cerințele privind turația și cuplul, la interfață, precum și la configurația de montare. Pe lângă seriile standardizate, dezvoltăm arbori principali personalizați pentru aplicații de strunjire, frezare, rectificare și aplicații speciale.
Aveți încredere în experiența noastră și găsiți soluția potrivită de arbore pentru aplicația dumneavoastră - de la arborele de acționare până la arborele de strunjire-frezare, pornind de la axul sincron, pivoți pentru piese de prelucrat până la axului robotului.
3.500
12
Centrele de reparații și service din întreaga lume deservesc clienți din 193 de țări
3.000
Efectuăm reparații pe toate continentele în fiecare an
4
Este nevoie de cel mult câteva ore pentru ca un fus de piscină să fie gata de expediere
SMI24
Interfața digitală face fusul nostru inteligent - Primul fus care gândește pentru sine
Suntem aici pentru tine!
Aveți o întrebare specifică și doriți să vă consiliem? Trimiteți-ne un mesaj cu întrebările dumneavoastră.
Ax principal cu sistem de rulmenți, răcire și senzori optimizat
Proiectarea unui arbore principal trebuie să țină seama de forțele de prelucrare, de domeniul de turație și de solicitările termice. În calitate de producător cu experiență, mizăm pe arbori, lagăre și sisteme de răcire proiectate în funcție de aplicație. Rulmentul arborelui absoarbe forțele radiale și axiale care apar în timpul prelucrării și influențează rigiditatea, concentricitatea și comportamentul dinamic al unității de arbore. Conceptul adecvat de rulment și lubrifiere depinde de aplicație și de condițiile de funcționare.

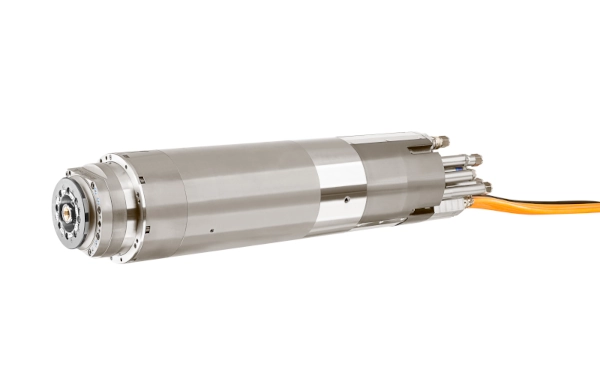

Proiectarea termică face, de asemenea, parte integrantă din conceptul axului. Pentru axul 2SP1, utilizăm un motor de acționare sincron răcit cu apă. O răcire a arborelui adaptată la starea de funcționare limitează deplasările și deformările cauzate de căldură în interiorul arborelui principal.
În funcție de varianta axului, sistemele de senzori integrate pot monitoriza stările de funcționare și funcțiile axului. În cazul modelului 2SP1, sistemele de senzori servesc, de exemplu, la indexare și la monitorizarea schimbării sculei. O proiectare coordonată a sistemului de rulmenți, a răcirii și a sistemelor de senzori asigură o funcționare stabilă și fiabilă a axului.
Proiectarea termică face, de asemenea, parte integrantă din conceptul axului. Pentru axul 2SP1, utilizăm un motor de acționare sincron răcit cu apă. O răcire a arborelui adaptată la starea de funcționare limitează deplasările și deformările cauzate de căldură în interiorul arborelui principal.
În funcție de varianta axului, sistemele de senzori integrate pot monitoriza stările de funcționare și funcțiile axului. În cazul modelului 2SP1, sistemele de senzori servesc, de exemplu, la indexare și la monitorizarea schimbării sculei. O proiectare coordonată a sistemului de rulmenți, a răcirii și a sistemelor de senzori asigură o funcționare stabilă și fiabilă a axului.
Ax principal pentru prelucrare de mare viteză
În cazul prelucrării la viteză mare, cerințele privind comportamentul dinamic și termic al sistemului de arbore cresc. Prin urmare, intervalul de turație, conceptul de rulmenți, rigiditatea și disiparea căldurii trebuie adaptate la sculă, la procesul de prelucrare și la conceptul mașinii.
Arborii cu motor cu acționare directă permit realizarea unui sistem de transmisie compact, fără elemente mecanice de transmisie, cum ar fi curele sau trepte de transmisie, între motor și arborele mandrinei. Pentru mașinile de frezat standard și centrele de prelucrare, oferim, de exemplu, modelul 2SP1, un arbore de frezare cu motor compact, dotat cu un motor de acționare sincron integrat, răcit cu apă.
Arborii cu motor cu acționare directă permit realizarea unui sistem de transmisie compact, fără elemente mecanice de transmisie, cum ar fi curele sau trepte de transmisie, între motor și arborele mandrinei. Pentru mașinile de frezat standard și centrele de prelucrare, oferim, de exemplu, modelul 2SP1, un arbore de frezare cu motor compact, dotat cu un motor de acționare sincron integrat, răcit cu apă.

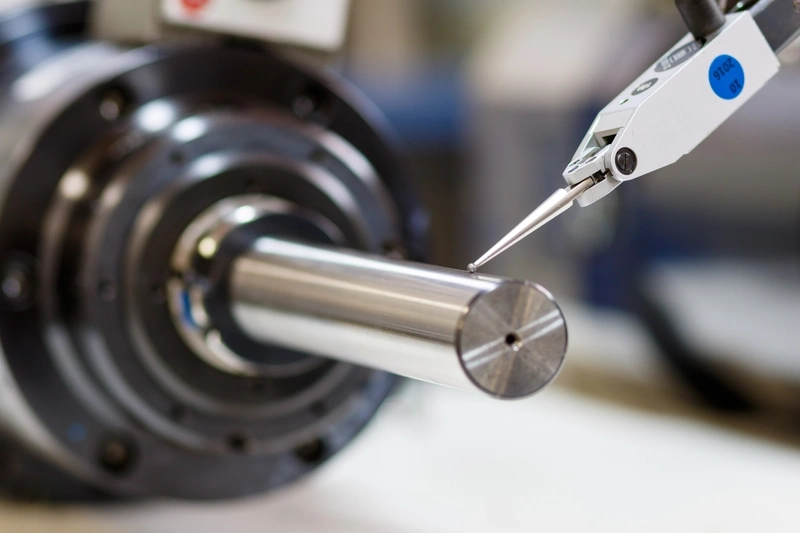

Ax principal precis pentru viteze mari
Turația ridicată nu determină, în sine, adecvarea unui arbore principal. Factorul decisiv îl reprezintă interacțiunea dintre turație, cuplu și puterea disponibilă în domeniul de funcționare relevant pentru prelucrare. Prin urmare, proiectarea arborelui trebuie adaptată la sculă, material și operația de prelucrare.
Ce este un arbore principal și ce funcție îndeplinește acesta?
Un arbore principal este arborele unei mașini-unelte utilizat pentru prelucrarea principală . Acesta transmite mișcarea de rotație și puterea de acționare către sculă sau, în funcție de conceptul mașinii, către piesa de prelucrat.
În cazul centrelor de frezare, găurire și prelucrare, axul principal acționează, de regulă, scula. În cazul strungurilor , acesta preia piesa de prelucrat sau dispozitivul de prindere și o pune în rotație. În cazul mașinilor de rectificat , funcția depinde de conceptul respectiv al mașinii și al prelucrării.
Proiectarea constructivă rezultă din procedeele de prelucrare, cerințele de performanță, domeniul de turație și cuplu, interfața, forțele de proces care apar și condițiile de montare ale mașinii-unelte.
În cazul centrelor de frezare, găurire și prelucrare, axul principal acționează, de regulă, scula. În cazul strungurilor , acesta preia piesa de prelucrat sau dispozitivul de prindere și o pune în rotație. În cazul mașinilor de rectificat , funcția depinde de conceptul respectiv al mașinii și al prelucrării.
Proiectarea constructivă rezultă din procedeele de prelucrare, cerințele de performanță, domeniul de turație și cuplu, interfața, forțele de proces care apar și condițiile de montare ale mașinii-unelte.
Funcția arborelui principal în diverse mașini-unelte
| Mașină-unealtă | Funcția axului principal | Cerințe tehnice tipice |
|---|---|---|
| Mașină de frezat | Fixarea și acționarea sculei de frezare | Intervalul de turație, cuplul, rigiditatea, sistemul de prindere a sculei, concentricitatea |
| Centru de prelucrare | Acționarea sculei și integrarea în sistemul automatizat de schimbare a sculelor | Interfață pentru scule, dispozitiv de prindere și eliberare, alimentare cu lichid de răcire, sisteme de senzori |
| Strung | Prinderea și acționarea piesei de prelucrat sau a dispozitivului de prindere | Cuplu, vârful arborelui, diametrul interior al arborelui, rigiditatea rulmentului, concentricitate |
| Mașină de șlefuit | Acționarea sculei de șlefuire sau, în funcție de conceptul mașinii, a piesei de prelucrat | Viteza de rotație, concentricitatea, comportamentul vibrațional, stabilitatea termică |
| Mașină de găurit | Fixarea și acționarea rotativă a sculei de foraj | Intervalul de turație, cuplul, capacitatea de încărcare axială, concentricitatea, sistemul de prindere a sculei |
Dimensionarea axului principal în funcție de procesul de prelucrare
Proiectarea unui arbore principal pornește de la cerințele procesului de prelucrare. Viteza de rotație și cuplul trebuie luate în considerare împreună cu puterea, forțele de prelucrare și interfața. Un arbore principal destinat vitezelor mari de tăiere necesită o proiectare diferită față de o aplicație cu forțe mari de prelucrare și cerințe corespunzătoare de cuplu.
Alte condiții limită decurg din sistemul de prindere a sculei sau a piesei de prelucrat, spațiul de montare disponibil, poziția de instalare și conceptul mașinii. Luăm în considerare acești parametri atât la selectarea arborescentelor standardizate, cât și la dezvoltarea soluțiilor personalizate pentru clienți. În acest context, nu o singură valoare maximă este decisivă, ci adaptarea caracteristicilor arborescentei la domeniul de lucru prevăzut al mașinii-unelte.
Alte condiții limită decurg din sistemul de prindere a sculei sau a piesei de prelucrat, spațiul de montare disponibil, poziția de instalare și conceptul mașinii. Luăm în considerare acești parametri atât la selectarea arborescentelor standardizate, cât și la dezvoltarea soluțiilor personalizate pentru clienți. În acest context, nu o singură valoare maximă este decisivă, ci adaptarea caracteristicilor arborescentei la domeniul de lucru prevăzut al mașinii-unelte.
Concepte de acționare pentru arbori principali
Conceptul de acționare determină modul în care cuplul motorului este transmis arborelui principal. În funcție de turație, cuplu, spațiul de montare și conceptul mașinii, un arbore principal poate fi acționat direct, cuplat la un motor separat sau realizat printr-o treaptă suplimentară de transmisie.
| Execuție | Conceptul de acționare | Caracteristici tehnice |
|---|---|---|
| Ax motorizat | Motor electric integrat în unitatea de arbore | Sistem de transmisie compact și transmitere directă a cuplului de la motorul integrat la arborele fusului |
| Ax acționat extern | Motor separat | Transmisia puterii, de exemplu prin cuplaj direct sau transmisie cu curea |
| Axul cutiei de viteze | Transmisie cu motor cu o treaptă de viteză suplimentară | Reglarea turației și a cuplului prin raportul de transmisie pentru aplicații cu cerințe corespunzătoare de cuplu |
Arbori principali pentru diverse procedee de prelucrare
Frezarea, strunjirea, găurirea și rectificarea impun cerințe diferite asupra comportamentului de funcționare al unui arbore principal. În timp ce anumite procese de frezare, găurire și rectificare necesită turații ridicate, alte operații de prelucrare pot necesita un cuplu mai mare sau o configurație deosebit de rigidă a arborelui.
WEISS adaptează conceptul arborei, caracteristicile de performanță și interfețele la procesul de prelucrare și la mașina-unealtă. În cazul în care parametrii de funcționare, interfețele sau condițiile de montare necesare nu pot fi acoperite de o serie standard, dezvoltăm soluții personalizate pentru arbori.
WEISS adaptează conceptul arborei, caracteristicile de performanță și interfețele la procesul de prelucrare și la mașina-unealtă. În cazul în care parametrii de funcționare, interfețele sau condițiile de montare necesare nu pot fi acoperite de o serie standard, dezvoltăm soluții personalizate pentru arbori.
